MNS型低壓抽出式開關柜
一、產品用途MNS型低壓抽出式開關柜是由模塊化組件組裝而成的組合型抽出式低壓開關柜（以下簡稱裝置）。本裝置適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織等廠礦企業和住宅小區，高層建筑等場所，作為交流5...
一、產品用途
MNS型低壓抽出式開關柜是由模塊化組件組裝而成的組合型抽出式低壓開關柜（以下簡稱裝置）。本裝置適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織等廠礦企業和住宅小區，高層建筑等場所，作為交流50～60Hz、額定工作電壓660V及以下的低壓配電系統的動力、配電和電動機控制中心、電容補償?shù)鹊碾娔苻D(zhuǎn)換、分配與控制之用。
在大單機容量的發電廠、大規模石化等行業的低壓動力控制中心和電動機控制中心等電力使用場合時，能滿足與計算機接口的特殊需要
裝置是根據電力部門、廣大電力用戶及設計部門的要求，為滿足不斷發展的電力市場對增容、計算機接口、動力集中控制、方便安裝維修、縮短事故處理時間等需要，本著安全、經濟、合理、可靠的原則設計的新型低壓抽出式開關柜。產品具有分斷，接通能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性實用性強、結構新穎、防護等級高等特點，可以作為新型低壓抽出式開關柜供用戶選用。
二、引用標準
GB7251.1-2013《低壓成套開關設備和控制設備》、GB1408—89《固定絕緣材料工頻電氣強度的試驗方法》、JB5777-91《電力系統二次回路用控制及繼電保護屏技術條件》、DL/T5078-1997《農村小型化變電所設計規程》、GB50062-92《電力裝置繼電保護自動裝置設計規范》、SDJ-79 《變電所設計技術規范》以上標準所包含的條文，通過在本規范書中引用而構成規范書的條文，其中所示版本為相應最新有效版本。

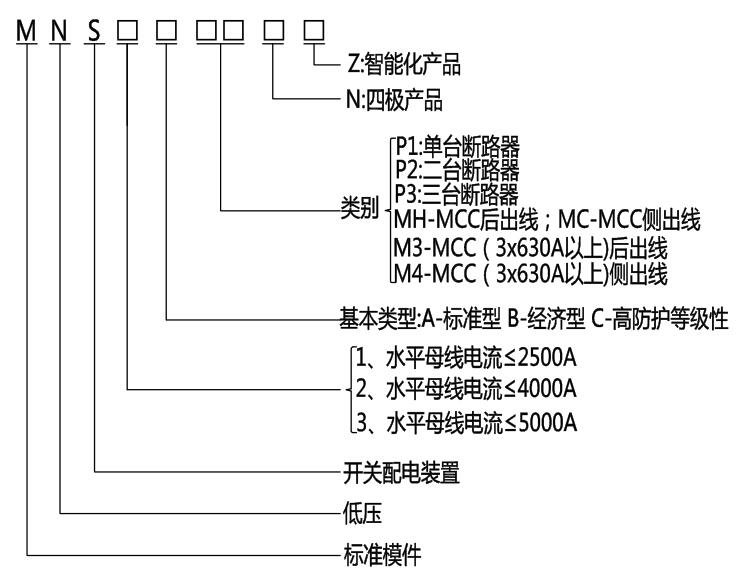

三、產品型號及含義
四、使用條件
★周圍空氣溫度不高于+40℃，不低于-5℃，24h內的平均溫度不得高于+35℃，超過時，需根據實際情況降容運行；
★戶內使用：使用地點的海拔不得超過2000m ；
★周圍空氣相對溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對溫度，如+20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響；
★裝置安裝時與垂直面的斜度不超過5℃，且整組柜列相對平整(符合GBJ232-82標準)；
★裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所；
★用戶有特殊要求可以與制造廠協商解決。
五、結構特點
★MNS型低壓開關柜框架為組合式結構，基本骨架由C型鋼材組裝而成。柜架的全部結構件經過鍍鋅處理，通過自攻鎖緊螺釘或8.8級六角螺栓堅固連接成基本柜架，加上對應于方案變化的門、隔板、安裝支架以及母線功能單元等部件組裝成完整的開關柜。開關柜內部尺寸、零部件尺寸、隔室尺寸均按照模數化（E=25mm）變化。
★MNS型組合式低壓開關柜的每一個柜體分隔為三個室，即水平母線室（在柜后部），抽屜小室（在柜前部），電纜室（在柜下部或柜前右邊）。室與室之間用鋼板或高強度阻燃塑料功能板相互隔開，上下層抽屜之間有帶通風孔的金屬板隔離，以有效防止開關元件因故障引起的飛弧或母線與其它線路短路造成的事故。
★MNS型低壓開關柜的結構設計可滿足各種進出線方案要求：上進上出、上進下出、下進上出、下進下出。
★設計緊湊：以較小的空間容納較多的功能單元
★結構件通用性強、組裝靈活，以E=25mm為模數，結構及抽出式單元可以任意組合，以滿足系統設計的需要
★母線用高強度阻燃型、高絕緣強度的塑料功能板保護，具有抗故障電弧性能，使運行維修安全可靠。
★各種大小抽屜的機械聯鎖機構符合標準規定，有連接、試驗、分離三個明顯的位置，安全可靠。
★采用標準模塊設計:分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，可以根據要求任意組裝。
★采用高強度阻燃型工程塑料，有效加強了防護安全性能。
★通用化、標準化程度高，裝配方便。具有可靠的質量保證。
★柜體可按工作環境的不同要求選用相誚的防護等級。
★設備保護連續性和可靠性
