GCS型低壓抽出式開關柜
一、產品用途GCS型低壓抽出式開關柜（以下稱裝置）是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產...
一、產品用途
GCS型低壓抽出式開關柜（以下稱裝置）是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。該裝置于一九九六年七月在上海通過了兩部聯合主持的鑒定。受到生產制造單位和電力使用部門的重視和肯定。
電力工業部、機械工業部聯合以安生用[1997]01號、機重[1997]01號文下發了《關于GCS型低壓抽出式開關柜推廣應用有關問題的通知》。目前，GCS型低壓抽出式開關柜已被電力用戶廣泛選用。
二、引用標準
GB7251.1-2013《低壓成套開關設備和控制設備》、GB1408—89《固定絕緣材料工頻電氣強度的試驗方法》、JB5777-91《電力系統二次回路用控制及繼電保護屏技術條件》、DL/T5078-1997《農村小型化變電所設計規程》、GB50062-92《電力裝置繼電保護自動裝置設計規范》、SDJ-79 《變電所設計技術規范》以上標準所包含的條文，通過在本規范書中引用而構成規范書的條文，其中所示版本為相應最新有效版本。

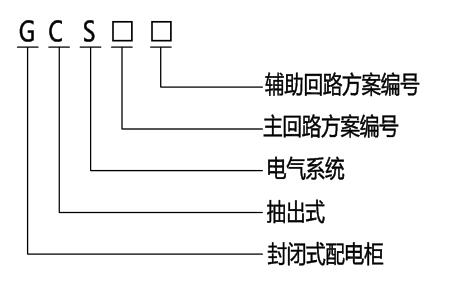

三、產品型號及含義
四、使用條件
★周圍空氣溫度不高于 40℃，不低于–5℃。24小時內平均溫度不得高于 35℃超過時，需根據實際情況降容運行。
★戶內使用，使用地點的海拔不得超過2000m。
★周圍空氣相對濕度，在最高溫度為 40℃時不超過50%,在較低溫度時允許有較大的相對濕度,如 20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響。
★開關柜安裝時與垂直面的傾斜度不超過5%，且整組柜列相對平整（符合GBJ232-82標準）。
★開關柜應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所
★用戶有特殊要求時，可以與制造廠協商解決。
四、結構特點
★主構架采用8MF型開口型鋼，型鋼的二側面分別有模數為20mm和100mm的φ9.2mm的安裝孔，內部安裝靈活方便。
★主構架裝配形式設計為兩種，全組裝式結構和部分（側框和橫梁）焊接式結構，供用戶選擇。
★裝置的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。
★水平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使裝置的主電路具備高短路強度能力的基本措施。
★電纜隔室的設計使電纜上下進出均十分方便。
★裝置通用柜體的尺寸系列（見下表）
|
高 |
2200 |
|||||||||
|
寬 |
400 |
600 |
800 |
1000 |
||||||
|
深 |
800 |
1000 |
800 |
1000 |
600 |
800 |
1000 |
600 |
800 |
1000 |
