智能有載調壓配電變壓器
一、產品介紹★概述10kVSZ13系列三相油浸式有載自動調壓配電變壓器是清河電氣自主研制的新一代智能配變。廣泛應用于戶內、戶外，能夠把電網電壓轉變成系統或用戶需要的電壓，實現電壓等級轉變、電能的傳輸與分配；同...
一、產品介紹
★概述
10kV SZ13系列三相油浸式有載自動調壓配電變壓器是清河電氣自主研制的新一代智能配變。廣泛應用于戶內、戶外，能夠把電網電壓轉變成系統或用戶需要的電壓，實現電壓等級轉變、電能的傳輸與分配；同時，具有有載自動調壓和通訊功能，能夠與配電網控制系統相連，實現后臺監控，遙控調節檔位和設定定值。
★使用場合
配電網用電負荷峰谷相差較大，造成負荷谷時用電電壓偏高，峰時用電電壓偏低。農村家庭用電電壓高時達250V以上，低時低到170V以下。電壓偏高或偏低均影響配電變壓器和用電設備的安全運行，同時還造成電能損耗大幅度增加。解決了配電臺區電壓不穩及自動調壓的問題，可使配電臺區供電電壓不因負荷的變化而出現大幅度的變化，確保配變供電電壓穩定。
二、執行標準
GB1094.1-1996 電力變壓器 總則
GB1094.2-1996 電力變壓器 溫升
GB1094.3-2003 電力變壓器 絕緣水平和絕緣試驗
GB1094.5-2003 電力變壓器 承受短路能力
GB/T6451-2008 油浸式電力變壓器技術參數和要求
JB-T 3837-2010 變壓器類產品型號編制方法

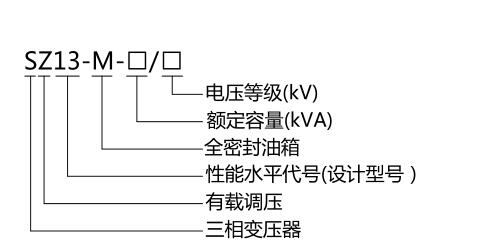

三、型號說明
四、使用條件
★安裝地點
戶內/戶外。
安裝環境無明顯污穢，安裝傾斜度不超過5°。
★使用環境
溫度：-25℃～+45℃，24小時內平均溫度不超過+35℃。
濕度：月平均最高相對濕度（20℃）：≤90%，日平均最高相對濕度（20℃）：95%
海拔：高度不超過2000m。
風速：35m/s（離地面高10m處持續10min的平均最大風速）
額定電壓10kV，最高電壓12kV；
額定通過電流： 50A；
支持有載調壓的高壓分接檔位：±2×2.5%；
觸頭電阻：25℃時 ＜1mΩ；
電氣壽命不小于50000次；
機械壽命不小于100000次。
★ 耐地震能力
地震引發的地面加速度ag：水平方向低于3m/s2，垂直方向低于1.5m/s2。
五、產品特點
★自動調壓:具有自動調壓功能，用戶或線路負荷不穩定引起電壓波動時，變壓器可以自動調節電壓高低，提升供電質量，延長設備壽命，解決了配電網負荷峰谷時段電壓合格率低的問題。
★無線“四遙”：配合《配電運行管理系統》實現實時監測、遙控變壓器運行狀態、查看和修改定值等功能。
★ 永磁機構：調壓主開關采用雙穩態永磁機構，可靠性高，使用壽命長。儲能依靠外部配套高性能電容實現，內部無儲能機構。
★ 真空滅?。?/span>采用真空滅弧室不污染變壓器油，可真正實現免維護。
★ 直動式傳動機構：直線式傳動，無拉簧、拐臂、齒輪等 易損件。開關壽命高，結構簡單，運行可靠，體積緊湊。
★ 獨立油室：獨立油室，安裝于變壓器頂蓋，同變壓器本體油隔離。
★ 小型化設計：最大限度地縮小體積，減小變壓器油箱尺寸占用。
★ 近距離WIFI通訊：可在桿下密碼登錄設備，進行數據查看及參數調整等操作。
★ 遠距離GSM/GPRS通訊：可選配遠距離通訊配件，在遠方進行數據查看及參數調整等操作。
★ 能夠?qū)崿F(xiàn)有載自動調壓：配裝自主研發的、具有國際先進水平的盤式有載自動調壓開關，具有自動調壓功能，可根據預先設定的定值自動跟蹤系統電壓變化，自動調節變壓器分接位置，保持輸出電壓在設定的范圍內。
★ 智能化水平高：配套自主研發的控制系統，即可就地手動、自動運行，也能夠通過通訊與配電網控制系統相連，實現后臺監控，遙控調節檔位和設定定值。
★ 噪音小、損耗低：鐵心采用優質冷軋晶粒取向硅鋼片作為導磁材料，步進全斜接縫疊積結構，噪音小、損耗低。
★抗短路能力強：低壓繞組采用銅箔繞制，器身為加強結構，抗突發短路能力強。
★采用先進的全自動真空注油工藝：可有效的消除了絕緣系統中的水分和氣泡，最大限度地保證了變壓器絕緣的穩定。
★油箱采用全密封結構：變壓器體內注滿變壓器油，油箱內無氣隙存在，內部所有部件及絕緣油與外界完全隔絕，杜絕了濕氣或空氣進入油箱，絕緣油和絕緣介質不受大氣污染，保證了變壓器的絕緣性能，可適用于潮濕、粉塵等惡劣環境。
★系統連接插拔系統：控制系統和本體間的連接采用戶外防水插拔結構，電氣連接可靠性高、外形美觀。
六、技術參數
七、外形及安裝尺寸
八、安裝示意圖
感謝您關注我們的產品,若您希望獲得進一步的了解，如需10kV SZ13系列三相油浸式有載自動調壓配電變壓器價格、規格型號等更多信息，歡迎您隨時聯絡我們，誠邀為您提供最滿意的服務!
