S13-M.RL型立體卷鐵芯變壓器
一、產品概述 S13—M.RL系列10kV級立體卷鐵心變壓器是一種新開發的產品，其結構性能更優良，運行可靠性更高。由于器磁路中無空氣隙，卷繞更緊密，硅鋼帶的導磁方向與磁路方向完全一致，比傳統產品運行噪音更低，...
一、產品概述
S13—M.RL系列10kV級立體卷鐵心變壓器是一種新開發的產品，其結構性能更優良，運行可靠性更高。由于器磁路中無空氣隙，卷繞更緊密，硅鋼帶的導磁方向與磁路方向完全一致，比傳統產品運行噪音更低，結構更為緊湊。
二、產品介紹
該產品符合國家標準：GB1094.1—1996《電力變壓器總則》、GB1094.2-1996《電力變壓器溫升》、GB1094.3-2003《電力變壓器絕緣水平和絕緣試驗》和GB1094.5-2008《電力變壓器承受短路能力》的要求。
S13-M.RL立體油浸式變壓器突破了傳統的平面式結構，采用三相對稱立體式結構。且由于其磁路中無空氣隙，卷繞更緊密，硅鋼帶的導磁方向完全一致，三個心柱呈等邊三角形立體排列，三個磁路長度一致，且都最短，加工套裁無費料等特點；因此是一種使用傳統材料，但運行噪音更低，結構更為緊湊的高效節能型變壓器。其在降低損耗，節約材料上的出色表現，完全符合我國的節能方針，廣泛應用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。

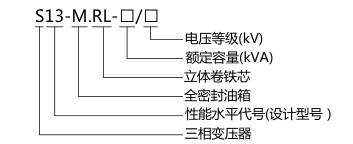

三、型號說明
四、使用條件
S13—M.RL系列10kV級立體卷鐵心變壓器主要適用于工廠、學校、高層建筑、商業中心、機場等，可作為城市電網的輸配電用。
★海拔不超過 1000m
★戶內或戶外
★最高環境氣溫 +40℃
★最高日平均溫度 +30℃
★最高年平均溫度 +20 ℃
★最低氣溫 -45℃
★安裝場所：沒有腐蝕性氣體、無明顯污垢的環境。
可根據用戶要求，提供在特殊使用條件下運行的變壓器。
五、產品特點
S13-M.RL型立體卷鐵芯配電變壓器是一種新型高節能產品。與傳統變壓器相比具有以下特點：
★運行噪聲低
按JB/T10088-1999噪聲標準，S13-M.RL及S11-M.RL系列噪聲均降低約7-9dB。
★空載電流低
由于卷鐵心材質優良以及繞制加工特點，使空載電流顯著降低。按現行國標GB/T6451-1999、S13-M.RL系列空載電流平均下降75%;S11-M.RL系列空載電流平均下降75%。
★節能降耗
S13-M.RL系列與S11系列同容量變壓器相比，空載損耗下降25％以上，空載電流下降70％。
★三相平衡
立體三角形卷鐵心是由三個相同的單框拼合而成，三個心柱呈等邊三角形排列，三個心柱磁路長度相等，磁路完全對稱，因而三相平衡。
★抗短路能力增強
框件和墊塊分布在器身周圍，中央用鐵壓板壓緊墊塊，三相受力均勻?qū)ΨQ。線圈被壓的面積比平面形布置時增加15.7％。夾件為立體三角形框架結構，焊接成一體，由于立體三角形的穩定性，所以整體強度大，使三相受力一致。

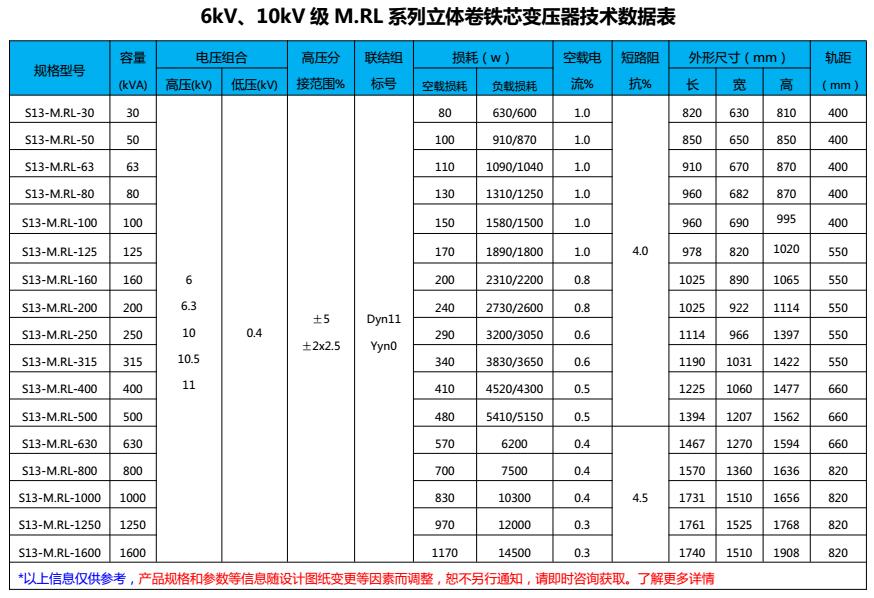

六、技術數據
