S11型油浸式變壓器
一、產品概述S11型系列10kV~35kV級三相油浸式配電變壓器根據國際電工委員會標準IEC60076和中華人民共和國國家標準GB1094制造。頻率:50Hz,容量范圍:30-1600kVA,可作為工農業電網的輸配電用。二、產品介紹該產品符...
一、產品概述
S11型系列10kV~35kV級三相油浸式配電變壓器根據國際電工委員會標準IEC60076和中華人民共和國國家標準GB1094制造。頻率:50Hz,容量范圍:30-1600kVA,可作為工農業電網的輸配電用。
二、產品介紹
該產品符合國家標準:GB1094.1—1996《電力變壓器總則》、GB1094.2-1996《電力變壓器溫升》、GB1094.3-2003《電力變壓器絕緣水平和絕緣試驗》和GB1094.5-2008《電力變壓器承受短路能力》的要求。
S11系列變壓器為低損耗銅繞組產品,該產品采用優質材料,在線圈器身和絕緣方面,運用新工藝、新材料,從而使空載、負載損耗明顯降低,性能和結構更加可靠和優越。

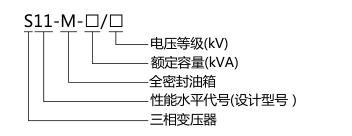

三、型號說明
四、使用條件:
S11系列電力變壓器主要適用于高層建筑、商業中心、機場、海上鉆井平臺、船舶、隧道、大型水電站、火車站等,可作為城市電網的輸配電用。
★海拔不超過 1000m
★戶內或戶外
★最高環境氣溫 +40℃
★最高日平均溫度 +30℃
★最高年平均溫度 +20 ℃
★最低氣溫 -45℃
★安裝場所:沒有腐蝕性氣體、無明顯污垢的環境。
可根據用戶要求,提供在特殊使用條件下運行的變壓器。
五、產品特點
S11型配電變壓器是一種新型高節能產品。與傳統變壓器相比具有以下特點:
★損耗低
鐵芯采用高導磁低損耗冷軋取向硅鋼帶,采用獨特的疊片結構,最大限度地降低了磁通密度的畸變,從而使空載損耗和空載電流大幅降低。
★抗短路能力強
結構緊湊,減小了短路時的徑向力,抗突發短路能力強。
★噪音小
空載損耗小,空載勵磁電流小,噪音低。由于該型號變壓器的鐵芯接縫氣隙小,各層接縫互相錯開,與同容量的S9產品相比,空載損耗下降30%,空載電流下降50-70%,噪音降低5-10dB。
★經濟性能好
S11系列產品在S9系列的基礎上,空載損耗平均降低了30%,空載電流下降了70%~85%。
★使用壽命長
變壓器油箱采用全密封結構,油箱與箱沿可用螺栓連接或焊死、變壓器不予空氣接觸,延長了使用壽命。
★運行可靠性高
油箱密封有關零部件進行改進,增加了可靠性,提高工藝水平以保證運行的可靠性。
★產品體積小
S11-M系列變壓器油箱采用波紋式散熱器,當油溫變化時,波紋片熱脹冷縮可取代儲油罐的作用,波紋式油箱外觀美觀,占地面積小。

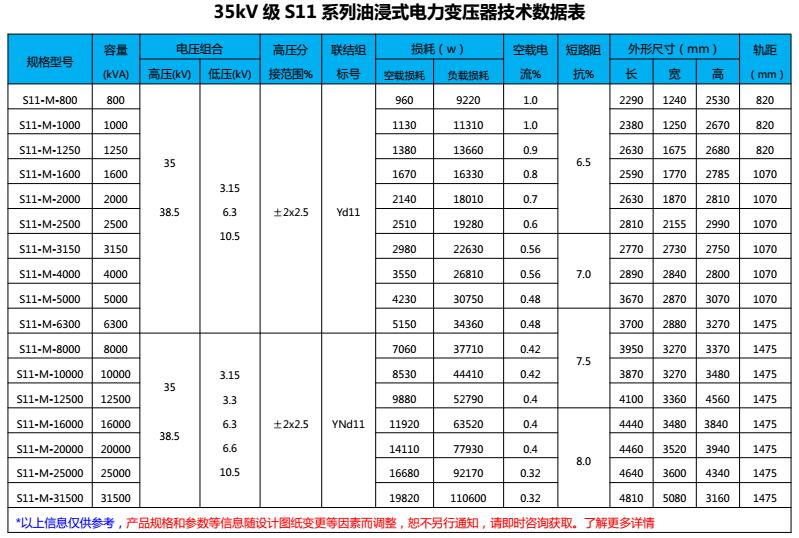

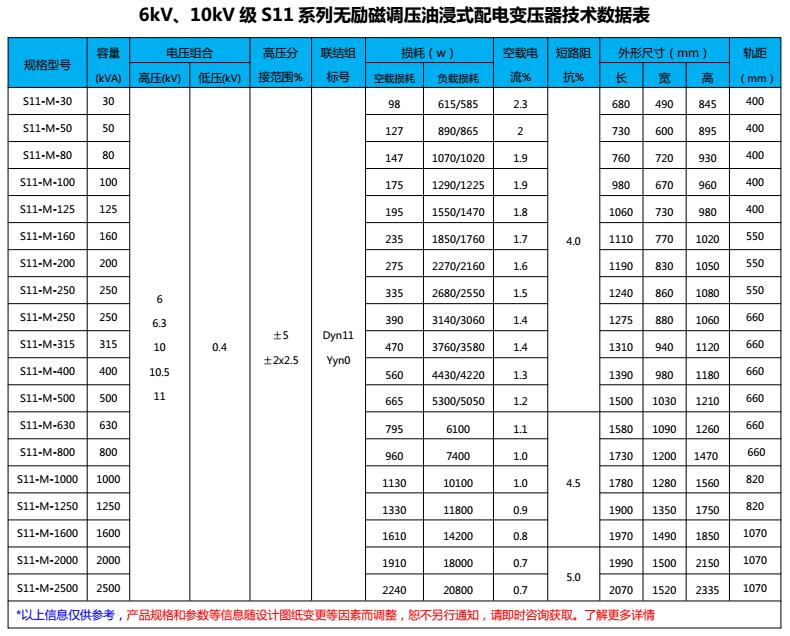

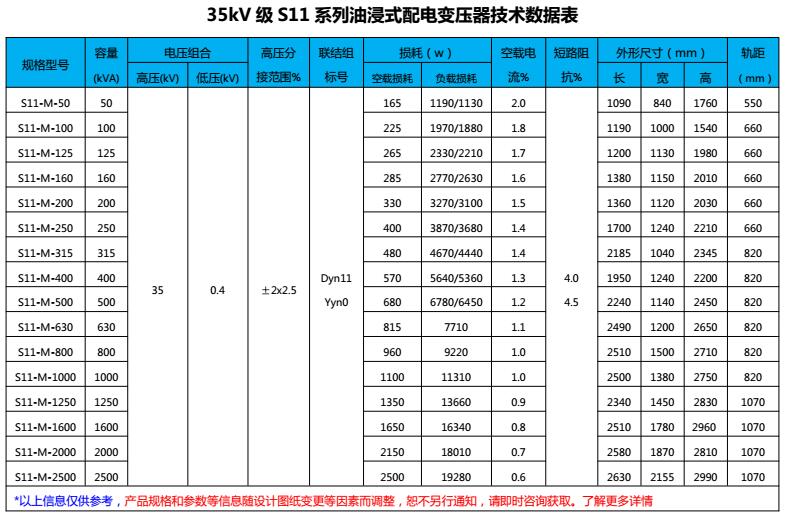

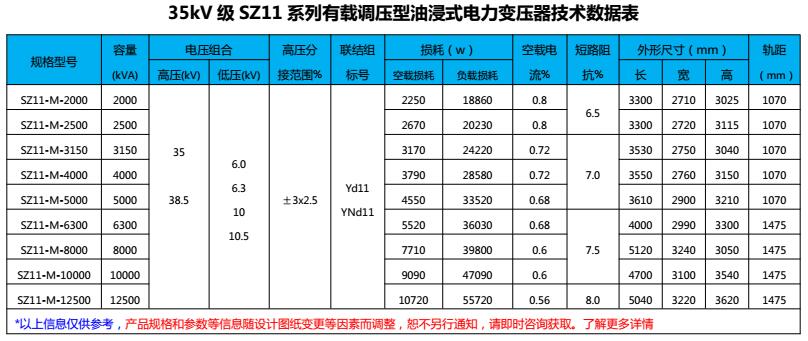

六、技術數據



感謝您關注我們的產品,若您希望獲得進一步的了解,如需10~35kV級的S11-M型配電變壓器價格、規格型號等更多信息,歡迎您隨時聯絡我們,誠邀為您提供最滿意的服務!
